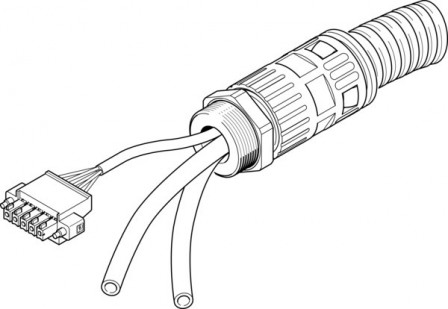

NHSB-A1-15-BLG5-LE5-PU8-2XBB Câble de raccordement|conduite de raccordement

NHSB-A1-15-BLG5-LE5-PU8-2XBB Câble de raccordement|conduite de raccordement FESTO 1585795

Voir les documents Voir les détails techniques

Références

H2504000310

Web : A700-A629765

Fabricant : 1585795

Documents

Description

Câble de raccordement|conduite de raccordement NHSB-A1-15-BLG5-LE5-PU8-2XBB pneumatique/électrique pour vérin linéaire DFPI-...-C1V-...P, longueur 15 m. Longueur du tuyau de protection=15 m, Position de montage=indifférent, Utilisation a l'extérieur=C1 - sites protégés des intempéries, Plage de tension de service CC=0 - 30 V, Humidité relative de l'air=(* 5 - 100 %, * condensant)

Détails techniques

Degré de protection	IP65, IP67, IP69K, NEMA 4
Température ambiante (GC)	-20, 60
Conformité PWIS	VDMA24364-Zone III
Position de montage	indifférent
Raccord pneumatique	Pour diamètre extérieur de tuyau 10 mm, Pour diamètre extérieur de tuyau 8 mm
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Matériau joints d'étanchéité	TPE
Raccord électrique 1	Connecteur mâle droit, à 5 pôles
Raccord électrique 2	Extrémité nue, 5 fils
Plage de tension de service CC (V)	0, 30
Humidité relative de l'air	5 - 100 %, condensant
Matériau de gaine du câble	PVC
Composition du câble	5 x 0,75 mm²
Température ambiante en cas de pose mobile du câble (GC)	-5, 60
Longueur du tuyau de protection (M)	15
Utilisation à l'extérieur	Sites protégés des intempéries classe C1 selon IEC 60654-1
Rayon de courbure min. du câble (MM)	100
Matériau de gaine de protection	PA
Matériau raccord de tuyau de protection	PA
Série	NHSB
Type de produit	Câble de connexion
