OVEL-7-H-15-PQ-VQ4-UA-C-A-B2PNLK-H3 Venturi FESTO 8069571
Référence : C2505600084
Référence web : A700-A662139
Référence fabricant : 8069571
Référence web : A700-A662139
Référence fabricant : 8069571

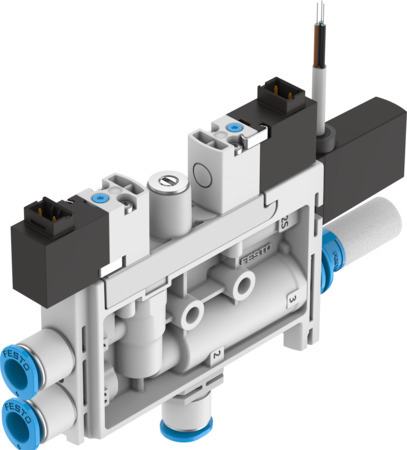

OVEL-7-H-15-PQ-VQ4-UA-C-A-B2PNLK-H3 Venturi
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM |
| Symbole | 995804 |
| Structure de construction | Forme en T |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Fonction de distributeur | fermé |
| Pression de service (PSI) | 0,2, 0,7, 101,5, 2, 7, 29 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | pour tuyau de Ø extérieur de 4 mm |
| Raccord pneumatique 3 | Silencieux ouvert |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 15 |
| Commande manuelle auxiliaire | Monostable |
| Certification | c UL us - Listed (OL) |
| Caractéristiques de bobine | 24 V DC : 1 W |
| Matériau vis de réglage | Acier |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Méthode de mesure | Capteur de pression piézorésistif avec affichage |
| Fonction des éléments de commutation | Contact NO/NF commutable |
| Matériau de vis | Acier |
| Sortie de commutation | PNP/NPN commutable |
| Fonction de commutation | programmable |
| Longueur de câble (M) | 2.5 |
| Matériau de gaine du câble | PVC |
| Possibilités de réglage | IO-Link, Teach-In, via écran et touches |
| Finesse de filtration (MIM) | 40 |
| Matériau du filtre | POM |
| Pression de service nominale (PSI) | 0,4, 4, 58 |
| Raccord de vide | Pour diamètre extérieur de tuyau 4 mm |
| Marquage KC | KC-CEM |
| Diamètre nominal de la buse Laval (MM) | 0,7 |
| Caractéristique de l’éjecteur | Standard, vide élevé |
| Vide max. (%) | 92 |
| Diamètre de câble (MM) | 2.9 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Section nominale du fil (I2) | 0,14 |
| Couleur de gaine de câble | Gris |
| Plage de mesure de la pression (PSI) | -0,1, -1, -14,5, 0,1, 1, 14,5 |
| Tolérance diamètre de câble | ± 0,1 mm |
| Type de construction du silencieux | ouvert |
| Fonction intégrée | Capteur de pression, Distributeur de mise en circuit, électrique, Filtre, Impulsion d'éjection électrique, Limiteur de débit, Silencieux ouvert |
| Matériau de la buse réceptrice | POM |
| Matériau du silencieux | PE, Renforcé de PA |
| Matériau de buse émettrice | Alliage d'aluminium corroyé |
| Temps de mise sous pression à une pression de service nominale avec impulsion d'éjection (S) | 1,2 |
| Type d'affichage | 2 chiffres, Affichage par LED |
| Pression de service au débit d'aspiration max. (BAR) | 4 |
| 01a84fc458b50593a057f24a924202d2_PSI | 0,45, 4,5, 65,25 |
| Volume d'aspiration max. par rapport à l'atmosphère (L2) | 17 |
| Niveau de pression sonore à pression service nominale (DBA) | 61 |
| Matériau filetage de raccordement | POM |
| 12698652a65db2560f173e7b0cdfd1f8 | Capteur |
| 4750673ec084b90fb3f56b80a0461e41 | Câble |
| 1646d64208561d223a7e029822bea34f | extrémité nue |
| f4b1d9bac307494288852c195ed3aa72 | 3 |
| 97fe243c1825b84bcef38cd50a2b5ad3 | Génération de vide, Impulsion d'éjection |
| 43af9d803d32f2b059f2783ca1d8bb8e | 2x connecteur mâle |
| c4b765ca935a3920c23056dfe1fdccb5 | Plan de pose H |
| 3c87214556948bc72757110ae56dd7d9 | 2 |
| ae9d8eaf8996702ee95a61a248fff049 | 995626 |
| Pression de service pour débit d'aspiration max. (PSI) | 0,4, 58 |
| Plage de tension d'alimentation CC du capteur (V) | 18, 30 |
| 27197451fefc9b9e7e915962031e3cce | Verrouillage par enclenchement |
| Type de produit | Venturi |
| Série | OVEL |
