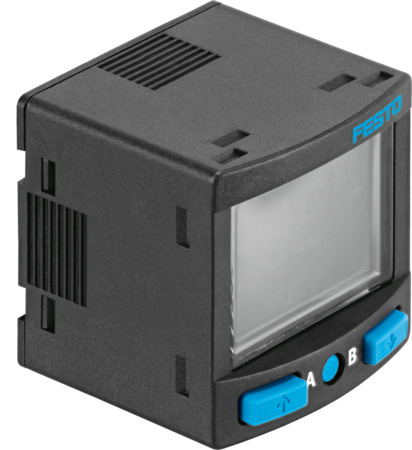

SCDN-2A-EC4-PNLK-L1 Convertisseur de signaux

SCDN-2A-EC4-PNLK-L1 Convertisseur de signaux FESTO 8035556

Voir les documents Voir les détails techniques

Références

Web : A700-D093666

Fabricant : 8035556

Documents

Détails techniques

Degré de protection	IP40
Température ambiante (GC)	0, 50
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Renforcé de polyamide
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Symbole	995688
Mode de fixation	Montage sur face avant, à support mural/plan
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Certification	RCM Mark, c UL us - Listed (OL)
Plage de tension de service CC (V)	15, 30
Valeur mesurée	Courant
Fonction des éléments de commutation	Contact NO/NF commutable
Courant de sortie max. (MA)	100
Certificat de l'organisme d'émission	UL E322346
Sortie de commutation	2 x PNP ou 2 x NPN commutable
Fonction de commutation	programmable
Raccord électrique 1, connectique	Plan de pose L1J
Possibilités de réglage	IO-Link, Teach-In, via écran et touches
Protocole	IO-Link
Protection contre l'inversion de polarité	Pour tous les raccords électriques
IO-Link®, classe de port	A
IO-Link®, version du protocole	Appareil V 1.1
IO-Link®, mode de communication	COM2 (38,4 kbaud)
IO-Link®, largeur des données de process IN	5 octets
IO-Link®, durée de cycle minimale	5 ms
Raccord électrique 1, type de raccord	Connecteur mâle
Raccord électrique 1, nombre de pôles/fils	4
Raccord électrique 1, schéma de câblage	995428
Raccord électrique 2, type de connexion	2x connecteur femelle
Raccord électrique 2, technologie de raccordement	Plan de pose EC
Raccord électrique 2, nombre de pôles/fils	4
Résistance aux courts-circuits	oui
Raccord électrique 2, schéma de câblage	995750
Intervalle de détection typ. (MS)	1
IO-Link®, profilé	Profil capteur intelligent
IO-Link®, classes de fonction	Canal de données binaires (BDC), Diagnostic, Identification, Teach channel, Variable données de process (PDV)
IO-Link®, assistance mode SIO	Oui
IO-Link®, contenu des données de traitement IN	14 bits PDV (valeur mesurée InA), 14 bits PDV (valeur mesurée InB), 2 bits BDC (surveillance des valeurs de mesure)
IO-Link®, largeur des données des opérations OUT	0 octet
Type d'affichage	LCD lumineux multicolore
Répétabilité en ± %pleine échelle (YUQ)	0,2
Précision en ± % PE (YUQ)	0,5
Portée du signal	0 - 20 mA
Protection contre les manipulations	IO-Link, PIN-Code
IO-Link®, mémoire de données requise (KB)	500
Série	SCDN
