SDAT-MHS-M80-1L-SA-E-0.3-M8 Transmetteur de position FESTO 1531266
Référence : H2500101025
Référence web : A700-A403161
Référence fabricant : 1531266
Référence web : A700-A403161
Référence fabricant : 1531266

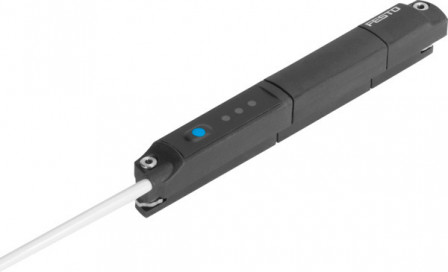

SDAT-MHS-M80-1L-SA-E-0.3-M8 Transmetteur de position
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP65, IP68 |
| Température ambiante (GC) | -25, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Laiton nickelé, Polyester, Renforcé de polyamide, acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM |
| Symbole | 995389 |
| Position de montage | indifférent |
| Mode de fixation | insérable dans la rainure par le haut, vissé |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Fréquence de commutation max. (KHZ) | 1000 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Plage de tension de service CC (V) | 15, 30 |
| Matériau des contacts à fiche | Alliage de cuivre, Doré |
| Valeur mesurée | Position |
| Fonction des éléments de commutation | Contact NO/NF commutable |
| Courant de sortie max. (MA) | 100 |
| Modèle | pour rainure en T |
| Matériau d'écrou-raccord | Laiton nickelé |
| Sortie de commutation | PNP |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Possibilités de réglage | IO-Link, Touche |
| Conseils d’utilisation | https://www.festo.com/Drive-Sensor-Overview |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Répétabilité (MM) | 0,1 |
| Protocole | I-Port, IO-Link |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| IO-Link®, classe de port | A |
| IO-Link®, version du protocole | Appareil V 1.1 |
| IO-Link®, mode de communication | COM3 (230,4 kbaud) |
| IO-Link®, largeur des données de process IN | 2 octets |
| IO-Link®, durée de cycle minimale | 1 ms |
| Raccord électrique 1, type de raccord | Câble avec connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, schéma de câblage | 991171 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles/adapté aux robots |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 70 |
| Couleur de gaine de câble | Gris |
| Principe de mesure | Effet Hall magnétique |
| Durée d'enclenchement (MS) | 2 |
| Temps de mise hors circuit (MS) | 2 |
| Puissance de commutation CC max. (W) | 2,7 |
| Chute de tension (V) | 2.5 |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | longitudinal |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Témoin de fonctionnement | LED verte |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Conditions d'essai de câble | Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo |
| Vitesse de déplacement maximale (M/S) | 3 |
| Résolution de la trajectoire (MM) | 0,05 |
| Plage de détection (MM) | 0, 80000 |
| Intervalle de détection typ. (MS) | 1 |
| Sortie analogique | 4 - 20 mA |
| Sensibilité (Y14) | 0,2 |
| Erreur de linéarité typ. | ±0,25 mm |
| Résistance de charge max. de la sortie courant (OHM) | 500 |
| IO-Link®, profilé | Profil capteur intelligent |
| IO-Link®, classes de fonction | Canal de données binaires (BDC), Diagnostic, Identification, Teach channel, Variable données de process (PDV) |
| IO-Link®, assistance mode SIO | Oui |
| IO-Link®, contenu des données de traitement IN | 12 bits PDV (valeur mesurée de position), 4 bit BDC (surveillance de la position) |
| Matériau film | Polyester |
| Indication d'état | LED rouge |
| Série | SDAT |
| Type de produit | Transmetteur de position |
