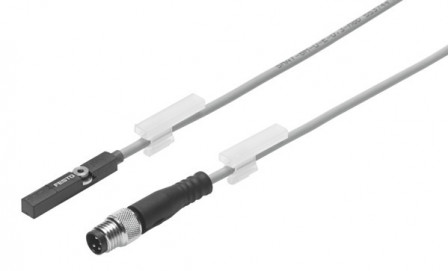

SMAT-8M-U-E-0,3-M8D Transmetteur de position FESTO 553744
Voir les documents
Voir les détails techniques
Références
H2500100467
Web : A700-A192679
Fabricant : 553744
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Transmetteur de position SMAT-8M-U-E-0,3-M8D Avec traitement des signaux intégré, sorties électriques analogiques et affichage optique de l’état de service. Monté dans la rainure en T. Forme=pour rainure en T, Agrément=(* RCM Mark, * c UL us - Listed (OL)), Marque CE (voir déclaration de conformité)=(* selon la directive européenne CEM, * Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques), Marquage UKCA (voir la déclaration de conformité)=(* selon les prescriptions UK pour la CEM, * selon les prescriptions UK RoHS), Symbole KC=KC-EMV
| Degré de protection | IP65, IP68 |
| Température ambiante (GC) | -40, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide, acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 992260 |
| Position de montage | Indifférente |
| Mode de fixation | insérable dans la rainure par le haut, vissé |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Plage de tension de service CC (V) | 15, 30 |
| Matériau des contacts à fiche | Alliage de cuivre doré |
| Valeur mesurée | Position |
| Modèle | pour rainure en T |
| Matériau d'écrou-raccord | Laiton nickelé |
| Certificat de l'organisme d'émission | UL E232949 |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Conseils d’utilisation | https://www.festo.com/Drive-Sensor-Overview |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Répétabilité (MM) | 0,2 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Raccord électrique 1, type de raccord | Câble avec connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, schéma de câblage | 991171 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles/adapté aux robots |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 70 |
| Couleur de gaine de câble | Gris |
| Principe de mesure | magnétique |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | longitudinal |
| Ondulation résiduelle | 10 % |
| Intensité à vide (MA) | 12 |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Conditions d'essai de câble | Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo |
| Vitesse de déplacement maximale (M/S) | 3 |
| Résolution de la trajectoire (MM) | 0,02 |
| Signal de sortie | analogique |
| Plage de détection (MM) | 52000 |
| Intervalle de détection typ. (MS) | 2 |
| Sortie analogique | 0 - 10 V |
| Erreur de linéarité typ. | ±1 mm |
| Indication d'état | LED rouge, verte |
| Série | SMAT |
| Type de produit | Transmetteur de position |
