SRBS-Q12-32-E270-EP-1-S-M8 Capteur de position FESTO 2393549
Référence : C2500100794
Référence web : A700-D093868
Référence fabricant : 2393549
Référence web : A700-D093868
Référence fabricant : 2393549

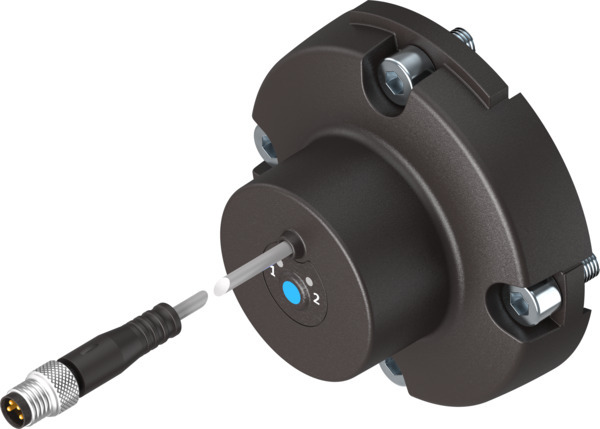

SRBS-Q12-32-E270-EP-1-S-M8 Capteur de position
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur de position SRBS-Q12-32-E270-EP-1-S-M8 sert à la détection du mouvement de rotation de l'arbre sur actionneurs rotatifs, détection magnétique et sans contact. Forme=rond, Selon la norme=EN 60947-5-2, Agrément=(* RCM Mark, * c UL us - Listed (OL)), Marque CE (voir déclaration de conformité)=(* selon la directive européenne CEM, * Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques), Marquage UKCA (voir la déclaration de conformité)=(* selon les prescriptions UK pour la CEM, * selon les prescriptions UK RoHS)
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP68 |
| Température ambiante (GC) | -20, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Polyester, Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 995400 |
| Position de montage | indifférent |
| Mode de fixation | vissé |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Température de stockage (GC) | -30, 70 |
| Fréquence de commutation max. (HZ) | 125 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Selon la norme | EN 60947-5-2 |
| Aptitude à la production de batteries Li-ion | Les métaux contenant plus de 5 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation. Sont exclus le nickel dans les aciers, les surfaces nickelées chimiquement, les circuits imprimés, les câbles, les connecteurs électriques et les bobin |
| Plage de tension de service CC (V) | 10, 30 |
| Matériau des contacts à fiche | Alliage de cuivre doré |
| Valeur mesurée | Angle de rotation |
| Fonction des éléments de commutation | Contact NO/NF commutable |
| Courant de sortie max. (MA) | 50 |
| Modèle | rond |
| Matériau d'écrou-raccord | Laiton nickelé |
| Couleur du boîtier | noir |
| Sortie de commutation | 2 x PNP ou 2 x NPN commutable |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Possibilités de réglage | Touche |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Diamètre de câble (MM) | 2,9 |
| Raccord électrique 1, type de raccord | Câble avec connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, schéma de câblage | 991171 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles/adapté aux robots |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 70 |
| Couleur de gaine de câble | Gris |
| Principe de mesure | Effet Hall magnétique |
| Durée d'enclenchement (MS) | 4 |
| Temps de mise hors circuit (MS) | 4 |
| Puissance de commutation CC max. (W) | 1,5 |
| Chute de tension (V) | < 1 V |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | longitudinal |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Intensité à vide (MA) | 20 |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Résistance aux vibrations | Contrôle d'utilisation mobile avec niveau de sévérité 3 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de choc avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Intensité résiduelle (MA) | 0,05 |
| Conditions d'essai de câble | Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo |
| Plage de détection (DEG) | > 270 deg |
| Intervalle de détection typ. (MS) | 3 |
| Matériau film | Polyester |
| Propriétés particulières | Résistant à l’huile |
| Répétabilité du point de commutation | <= 1 ° |
| Classe de protection | III |
| Série | SRBS |
| Type de produit | Capteur de position |
