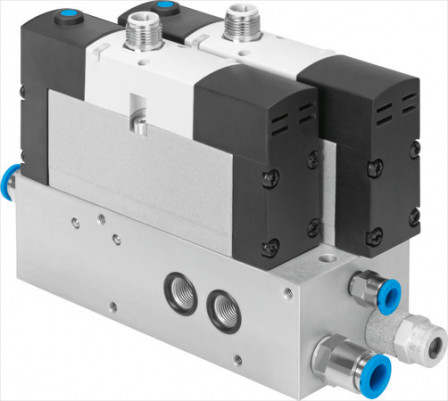

VABP-S3-26V1G-G18-2M-R3 Embase FESTO 2605075
Référence : G2599900160
Référence web : A700-A464478
Référence fabricant : 2605075
Référence web : A700-A464478
Référence fabricant : 2605075
VABP-S3-26V1G-G18-2M-R3 Embase
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Embase VABP-S3-26V1G-G18-2M-R3 Embase VABP-S3-26V1G-G18-2M-R3
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Position de montage | indifférent |
| Pression de service (BAR) | 0, 16 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [6:4:4] |
| Température du fluide (GC) | 0, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 800 |
| Raccord pneumatique 2 | G1/8 |
| Largeur (MM) | 26 |
| Pression de pilotage (BAR) | 3, 8 |
| Raccord pneumatique 4 | G1/8 |
| Raccord d’air de pilotage 14 | M5 |
| Matériau de vis | Acier |
| Matériau embase de raccordement | Alliage d'aluminium corroyé |
| Raccord pneumatique 22 | Embase, G1/8 |
| Matériau du joint torique | NBR |
| Connexion multi-fonctionnelle 32 | G1/8 |
| Raccord fonctionnel 34 | G1/8 |
| Raccord pneumatique 44 | Embase, G1/8 |
| Type de produit | Embase |
| Série | VABP |
