VADM-95 Venturi FESTO 162502
Référence : H2505600160
Référence web : A700-A171488
Référence fabricant : 162502
Référence web : A700-A171488
Référence fabricant : 162502

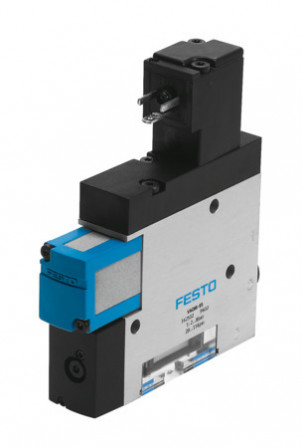

VADM-95 Venturi
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Venturi VADM-95 avec électrodistributeur intégré pour commutation du vide. Diamètre nominal de la buse de Laval=0,95 mm, Dimension modulaire=18 mm, Type de construction silencieux=fermé, Position de montage=indifférent, Caractéristique de l'éjecteur=Niveau de vide élevé
Détails techniques
| Raccord électrique | Connecteur mâle |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991303 |
| Position de montage | indifférent |
| Mode de fixation | au choix :, taraudé, à trou débouchant |
| Fonction de distributeur | fermé |
| Pression de service (PSI) | 0,2, 0,8, 2, 8, 29, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 3 | Silencieux intégré |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 18 |
| Commande manuelle auxiliaire | Monostable |
| Certification | c UL us - Recognized (OL) |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Finesse de filtration (MIM) | 40 |
| Matériau du filtre | PA |
| Matériau du piston | POM |
| Pression de service nominale (PSI) | 0,6, 6, 87 |
| Raccord de vide | G1/8 |
| Diamètre nominal de la buse Laval (MM) | 0,95 |
| Caractéristique de l’éjecteur | vide élevé |
| Vide max. (%) | 85 |
| Type de construction du silencieux | Fermé |
| Fonction intégrée | Distributeur de mise en circuit, électrique, Filtre |
| Temps de mise sous pression à une pression de service nominale (S) | 1.18 |
| Matériau de la buse réceptrice | Laiton nickelé |
| Matériau corps du filtre | PC |
| Matériau du silencieux | PE, POM |
| Matériau de buse émettrice | Laiton nickelé |
| Série | VADM |
Produits similaires
<
>
| Connexion électrique | Sortie TOR | Plage de réglage seuils (bar) | Temps de mise sous pression à une pression de service nominale (S) | Agrément | Dimension modulaire (MM) | Raccord pneumatique 3 | Note sur la matière | Série | Pression de service (BAR) | Vide max. (%) | Mode de fixation | Température du fluide (°C) | Température ambiante (°C) | Note sur le fluide de commande et de pilotage | Raccord pneumatique 1 | Raccord de vide | Diamètre nominal de la buse de Laval (mm) | Fonction intégrée | Plage de réglage hystérésis [bar] (bar) | Matériau corps | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VAD-MYB-I-1/8 Venturi FESTO 35530
Référence web : A700-A212600
Référence : H2505600263 |
VAD | 1.5, 8 | 90 | taraudé | G1/8 | Distributeur d'impulsions d'éjection, électrique, Distributeur de mise en circuit, électrique | |||||||||||||||
VAD-ME-I-1/8 Venturi FESTO 35531
Référence web : A700-A077055
Référence : 250560011 |
VAD | 1.5, 8 | 90 | taraudé | G1/8 | Distributeur d'impulsions d'éjection, électrique, Distributeur de mise en circuit, électrique | |||||||||||||||
|
VAD-ME-I-1/4 Venturi FESTO 35532
Référence web : A700-A077056
Référence : 250560012 |
VAD | 1.5, 8 | 90 | taraudé | G1/4 | Distributeur d'impulsions d'éjection, électrique, Distributeur de mise en circuit, électrique | |||||||||||||||
|
VAD-ME-I-3/8 Venturi FESTO 35533
Référence web : A700-D079344
Référence : D2505600331 |
VAD | 1.5, 8 | 90 | taraudé | G3/8 | Distributeur d'impulsions d'éjection, électrique, Distributeur de mise en circuit, électrique | |||||||||||||||
VAD-MYB-1/8 Venturi FESTO 35553
Référence web : A700-A077057
Référence : 250560013 |
VAD | 1.5, 8 | 85 | taraudé | G1/8 | Distributeur de mise en circuit, électrique | |||||||||||||||
VAD-ME-1/8 Venturi FESTO 35554
Référence web : A700-A110062
Référence : 250560464 |
VAD | 1.5, 8 | 85 | taraudé | G1/8 | Distributeur de mise en circuit, électrique | |||||||||||||||
|
VAD-ME-1/4 Venturi FESTO 35555
Référence web : A700-A077058
Référence : 250560014 |
VAD | 1.5, 8 | 85 | taraudé | G1/4 | Distributeur de mise en circuit, électrique | |||||||||||||||
|
VAD-ME-3/8 Venturi FESTO 35556
Référence web : A700-A077328
Référence : 250560414 |
VAD | 1.5, 8 | 85 | taraudé | G3/8 | Distributeur de mise en circuit, électrique | |||||||||||||||
VAD-1/8 Venturi FESTO 14015
Référence web : A700-A077051
Référence : 250560006 |
G1/8 | VAD | 80 | à trou débouchant | G1/8 | ||||||||||||||||
|
VAD-M5 Venturi FESTO 19293
Référence web : A700-A077052
Référence : 250560007 |
M5 | VAD | 80 | à trou débouchant | M5 |
