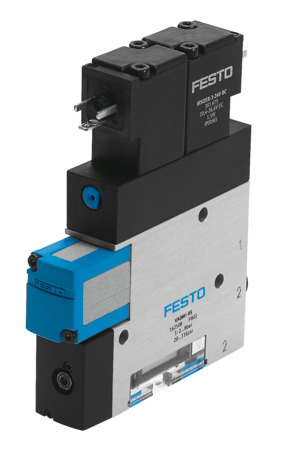

VADMI-300 Venturi FESTO 162511
Voir les documents
Voir les détails techniques
Références
H2505600206
Web : A700-A185242
Fabricant : 162511
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Venturi VADMI-300 avec électrodistributeur intégré pour commutation du vide et impulsion d'éjection. Diamètre nominal de la buse de Laval=3 mm, Dimension modulaire=22 mm, Type de construction silencieux=fermé, Position de montage=indifférent, Caractéristique de l'éjecteur=Niveau de vide élevé
| Raccord électrique | Connecteur mâle |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991305 |
| Position de montage | indifférent |
| Mode de fixation | au choix :, taraudé, à trou débouchant |
| Fonction de distributeur | fermé |
| Pression de service (PSI) | 0,2, 0,8, 2, 8, 29, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 3 | Silencieux intégré |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 22 |
| Commande manuelle auxiliaire | Monostable |
| Certification | c UL us - Recognized (OL) |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Finesse de filtration (MIM) | 40 |
| Matériau du filtre | PA |
| Matériau du piston | POM |
| Pression de service nominale (PSI) | 0,6, 6, 87 |
| Raccord de vide | G3/8 |
| Diamètre nominal de la buse Laval (MM) | 3 |
| Caractéristique de l’éjecteur | vide élevé |
| Vide max. (%) | 85 |
| Type de construction du silencieux | Fermé |
| Fonction intégrée | Clapet anti-retour, Distributeur d'impulsions d'éjection, électrique, Distributeur de mise en circuit, électrique, Filtre, Limiteur de débit |
| Matériau de la buse réceptrice | Laiton nickelé |
| Matériau corps du filtre | PC |
| Matériau du silencieux | PE, POM |
| Matériau de buse émettrice | Laiton nickelé |
| Temps de mise sous pression à une pression de service nominale avec impulsion d'éjection (S) | 0,2 |
| Série | VADMI |
