VADMI-70-LS-P Venturi FESTO 171055
Référence : 250561151
Référence web : A700-A290835
Référence fabricant : 171055
Référence web : A700-A290835
Référence fabricant : 171055

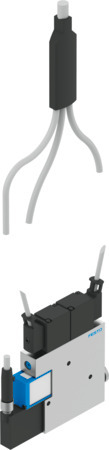

VADMI-70-LS-P Venturi
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Venturi VADMI-70-LS-P avec circuit d'économie d'air et connecteurs femelles avec câble. Diamètre nominal de la buse de Laval=0,7 mm, Dimension modulaire=15 mm, Type de construction silencieux=fermé, Position de montage=indifférent, Caractéristique de l'éjecteur=Niveau de vide élevé
Détails techniques
| Raccord électrique | 4 pôles, Connecteur mâle, M8x1 |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM |
| Symbole | 991306 |
| Position de montage | indifférent |
| Mode de fixation | au choix :, taraudé, à trou débouchant |
| Fonction de distributeur | fermé |
| Pression de service (PSI) | 0,15, 0,8, 1,5, 21,75, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | M5 |
| Raccord pneumatique 3 | Silencieux intégré |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 15 |
| Commande manuelle auxiliaire | Monostable |
| Certification | RCM Mark, c UL us - Recognized (OL) |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Valeur mesurée | Pression relative |
| Fonction des éléments de commutation | Contact NO |
| Plage de réglage des valeurs de seuil (PSI) | -0,02, -0,09, -0,2, -0,9, -13,05, -2,9 |
| Pression de surcharge max. (BAR) | 5 |
| Sortie de commutation | PNP |
| Fonction de commutation | Comparateur de seuil |
| Possibilités de réglage | Potentiomètre |
| Finesse de filtration (MIM) | 40 |
| Matériau du filtre | PA |
| Matériau du piston | POM |
| Pression de service nominale (PSI) | 0,6, 6, 87 |
| Raccord de vide | G1/8 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Diamètre nominal de la buse Laval (MM) | 0,7 |
| Caractéristique de l’éjecteur | vide élevé |
| Vide max. (%) | 85 |
| Principe de mesure | piézorésistif |
| Témoin d'état de commutation | optique |
| Plage de mesure de la pression (PSI) | 0, 0,1, 1, 14,5 |
| Type de construction du silencieux | Fermé |
| Fonction intégrée | Clapet anti-retour, Distributeur d'impulsions d'éjection, électrique, Distributeur de mise en circuit, électrique, Filtre, Fonction économie d'air, électrique, Limiteur de débit, vacuostat |
| Matériau de la buse réceptrice | Laiton nickelé |
| Matériau corps du filtre | PC |
| Matériau du silencieux | PE, POM |
| Matériau de buse émettrice | Laiton nickelé |
| Temps de mise sous pression à une pression de service nominale avec impulsion d'éjection (S) | 0,59 |
| Type d'affichage | LED |
| Plage de réglage de l’hystérésis (PSI) | -0,01, -0,06, -0,1, -0,6, -1,45, -8,7 |
| Série | VADMI |
