VFOF-LE-BAH-G18-Q6 Limiteur de débit unidirectionnel FESTO 8001459
Référence : 250341200
Référence web : A700-A258228
Référence fabricant : 8001459
Référence web : A700-A258228
Référence fabricant : 8001459

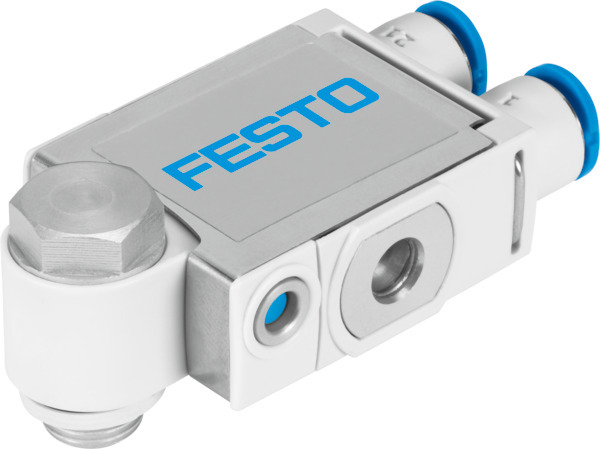

VFOF-LE-BAH-G18-Q6 Limiteur de débit unidirectionnel
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Limiteur de débit unidirectionnel VFOF-LE-BAH-G18-Q6 Limiteur de débit unidirectionnel VFOF-LE-BAH-G18-Q6 Forme coudée, double, parallèle; Fonction de réducteur anti-retour à l’échappement; Fonction clapet anti-retour pilotée; Fonction manuelle d'échappement; Élément de réglage six pans intérieurs intégré; Filetage G1/8; Pour tuyau de Ø extérieur de 6 mm
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | PBT |
| Symbole | 991958 |
| Mode d'actionnement | manuel |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Fonction de distributeur | Fonction de limiteur de débit unidirectionnel échappement |
| Pression de service (PSI) | 0,02, 0,2, 1, 10, 145, 2,9 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-6 |
| Raccord pneumatique 2 | G1/8 |
| Pression de pilotage MPa (MPA) | 0,2, 1 |
| Pression de pilotage (BAR) | 2, 10 |
| Temps de commutation désactivé (MS) | 9 |
| Temps de commutation activé (MS) | 6 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | NBR |
| Elément de réglage | Raccord droit a six pans intérieurs |
| Matériau de la vis creuse | Alliage d'aluminium corroyé |
| Matériau du couvercle | PBT |
| Débit nominal normal dans le sens de l'étranglement (L2) | 240 |
| Pression de service sur la plage de température totale (PSI) | 0,02, 0,2, 1, 10, 145, 2,9 |
| Couple de serrage nominal (NM) | 3 |
| Tolérance du couple de serrage nominal | ± 20 % |
| Matériau vis de réglage | Laiton |
| Débit nominal normal dans le sens anti-retour (L2) | 120, 220 |
| Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2) | 420 |
| Matériau douille | Alliage d'aluminium corroyé |
| Matériau de la bague de démontage | POM |
| Matériau de l'obturateur | ES-BE |
| Faculté de pivotement | 360 deg/pivotement permanent non autorisé |
| Couple d'activation admissible de la vis de réglage (NM) | 1 |
| Raccord d’air de pilotage 21 | QS-6 |
| Pression de pilotage psi (PSI) | 29, 145 |
| Type d'actionnement : fonction clapet anti-retour pilotée | Pneumatique |
| Fonction d'échappement manuel | monostable |
| Débit normal dans le sens anti-retour 6 -> 0 bar activé (L2) | 400, 460 |
| Débit normal dans le sens anti-retour 6 -> 0 bar non activé (L2) | 400, 460 |
| Débit nominal normal dans le sens retour commandé (L2) | 150, 230 |
| Débit nominal normal dans le sens retour non activé (L2) | 120, 220 |
| Série | VFOF |
| Type de produit | Limiteur de débit unidirectionnel |
