VN-05-H-T3-PQ2-VQ2-RO1 Venturi FESTO 193488
Référence : B2505600006
Référence web : A700-A206777
Référence fabricant : 193488
Référence web : A700-A206777
Référence fabricant : 193488

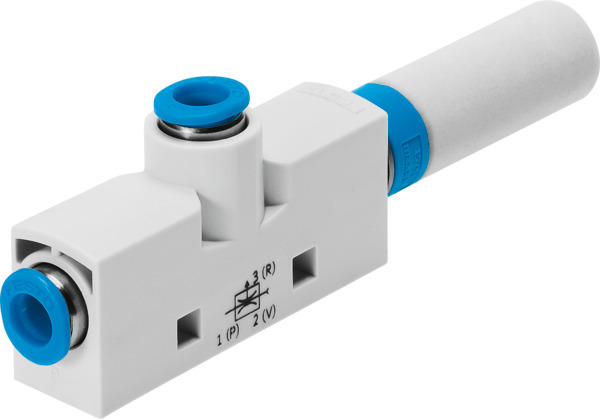

VN-05-H-T3-PQ2-VQ2-RO1 Venturi
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Venturi VN-05-H-T3-PQ2-VQ2-RO1 Standard, dépression élevée, largeur 14 mm, forme en T avec connecteur et silencieux ouvert. Diamètre nominal de la buse de Laval=0,45 mm, Dimension modulaire=14 mm, Type de construction silencieux=ouvert, Position de montage=indifférent, Caractéristique de l'éjecteur=(* Niveau de vide élevé, * Standard)
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de POM |
| Symbole | 991489 |
| Structure de construction | Forme en T |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires, à trou débouchant |
| Pression de service (BAR) | 1, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | QS-6 |
| Raccord pneumatique 3 | Silencieux ouvert |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 14 |
| Couple de serrage max. (NM) | 0.5 |
| Pression de service nominale (BAR) | 6 |
| Raccord de vide | QS-6 |
| Diamètre nominal de la buse Laval (MM) | 0,45 |
| Caractéristique de l’éjecteur | Standard, vide élevé |
| Vide max. (%) | 88 |
| Type de construction du silencieux | ouvert |
| Fonction intégrée | Silencieux ouvert |
| Temps de mise sous pression à une pression de service nominale (S) | 4.8 |
| Matériau de la buse réceptrice | POM |
| Matériau du silencieux | PE |
| Matériau de buse émettrice | Alliage d'aluminium corroyé |
| Matériau raccord à vis | Laiton, nickelé |
| Pression de service au débit d'aspiration max. (BAR) | 2,1 |
| Pression de service pour vide max. (BAR) | 4.5 |
| Volume d'aspiration max. par rapport à l'atmosphère (L2) | 6,2 |
| Niveau de pression sonore à pression service nominale (DBA) | 53 |
| Matériau filetage de raccordement | Laiton nickelé |
| Série | VN |
| Type de produit | Venturi |
