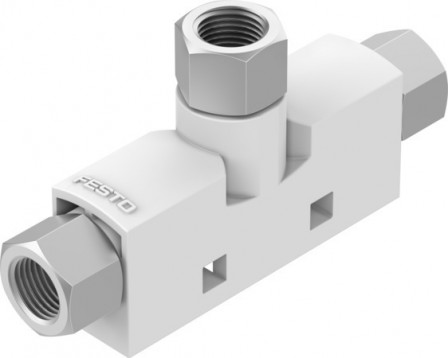

VN-10-H-T3-PI4-VI4-RI4 Venturi FESTO 193500
Voir les documents
Voir les détails techniques
Références
250561215
Web : A700-A366683
Fabricant : 193500
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Venturi VN-10-H-T3-PI4-VI4-RI4 Standard, dépression élevée, largeur 14 mm, forme en T avec taraudage. Diamètre nominal de la buse de Laval=0,95 mm, Dimension modulaire=14 mm, Position de montage=indifférent, Caractéristique de l'éjecteur=(* Niveau de vide élevé, * Standard), Conception=Forme en T
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de POM |
| Symbole | 991490 |
| Structure de construction | Forme en T |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires, à trou débouchant |
| Pression de service (BAR) | 1, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 14 |
| Couple de serrage max. (NM) | 0.5 |
| Pression de service nominale (BAR) | 6 |
| Raccord de vide | G1/8 |
| Diamètre nominal de la buse Laval (MM) | 0,95 |
| Caractéristique de l’éjecteur | Standard, vide élevé |
| Vide max. (%) | 89 |
| Temps de mise sous pression à une pression de service nominale (S) | 1.1 |
| Matériau de la buse réceptrice | POM |
| Matériau de buse émettrice | Alliage d'aluminium corroyé |
| Pression de service au débit d'aspiration max. (BAR) | 3,1 |
| Pression de service pour vide max. (BAR) | 4.5 |
| Volume d'aspiration max. par rapport à l'atmosphère (L2) | 25 |
| Matériau filetage de raccordement | Alliage d'aluminium anodisé |
| Série | VN |
| Type de produit | Venturi |
En stock, livraison 24/48h
Disponible sous 3 jours
1 en magasin, en stock, livré sous 24/48hAu-delà de 1 — disponible sous 3 jours, en fonction du fabricant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
