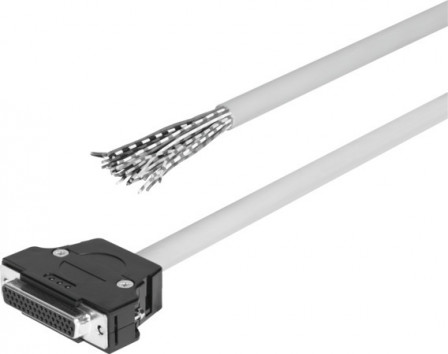

NEBV-S1G44-K-10-N-LE44-S6 Câble de liaison FESTO 575115
Voir les documents
Voir les détails techniques
Références
H2500600056
Web : A700-A505164
Fabricant : 575115
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Câble de liaison NEBV-S1G44-K-10-N-LE44-S6 Câble de liaison NEBV-S1G44-K-10-N-LE44-S6 Connecteur femelle Sub-D; Droit; 44 pôles/fils; Câble PVC; Standard; 10 m; 0,14 mm²; Extrémité nue; 44 pôles/fils; IP40
| Degré de protection | IP40 |
| Température ambiante (GC) | -35, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de PC |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Température de stockage (GC) | -25, 75 |
| Selon la norme | DIN 47100 |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 0,86 |
| Résistance à la tension de choc (KV) | 2,4 |
| Degré d'encrassement | 2 |
| Matériau des contacts à fiche | Bronze, Doré |
| Matériau de vis | Laiton nickelé |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | Sub-D |
| Longueur de câble (M) | 10 |
| Matériau de gaine du câble | PVC |
| Protection contre l'inversion de polarité | oui |
| Diamètre de câble (MM) | 10.2 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 44 |
| Raccord électrique 1, pôles/fils connectés | 44 |
| Raccord électrique 1, schéma de câblage | 995646 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 44 |
| Raccord électrique 2, pôles/fils connectés | 44 |
| Caractéristiques des câbles | Standard |
| Rayon de courbure, câblage mobile (MM) | >= 126 mm |
| Composition du câble | 44 x 0,14 mm² |
| Section nominale du fil (I2) | 0,14 |
| Extrémités de fils | Coupure franche |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 80 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PVC |
| Raccord électrique 1, type de fixation | 2x vis 4-40 UNC |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,3 mm |
| Fréquence de raccordement | 50 |
| Rayon de courbure, câblage fixe (MM) | >= 42 mm |
| Série | NEBV |
| Type de produit | Câble de liaison |
