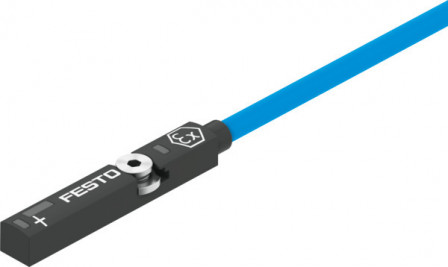

SDBT-MS-20NL-ZN-E-5-LE-EX6 Capteur de proximité

SDBT-MS-20NL-ZN-E-5-LE-EX6 Capteur de proximité FESTO 579071

Voir les documents Voir les détails techniques

Références

F2502300032

Web : A700-D093669

Fabricant : 579071

Documents

Description

Capteur de proximité SDBT-MS-20NL-ZN-E-5-LE-EX6 Capteur de proximité SDBT-MS-20NL-ZN-E-5-LE-EX6 Insérable dans la rainure; Pour rainure en T; Sans contact (à semi-conducteurs); 8,2 V DC; LED; 2 fils, Namur; Câble, compatible avec la chaîne porte-câbles/robots; 5 m; Sortie de raccordement longitudinale; Extrémité nue; II 1GD

Détails techniques

Tension de service nominale CC (V)	8.2
Degré de protection	IP65, IP68
Température ambiante (GC)	-40, 85
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Renforcé de polyamide, acier inoxydable fortement allié
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS, selon la directive européenne relative à la protection antidéflagrante (ATEX)
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK EX, selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Symbole	991433
Position de montage	indifférent
Mode de fixation	insérable dans la rainure par le haut, vissé
Note sur le matériau	Conforme à RoHS, Exempt de composants halogénés
Fréquence de commutation max. (HZ)	330
Certification	RCM Mark, c UL us - Listed (OL), c UL us - Listed (HazLoc)
Selon la norme	EN 60947-5-6
Plage de tension de service CC (V)	7.5, 18
Valeur mesurée	Position
Fonction des éléments de commutation	NAMUR
Modèle	pour rainure en T
Couleur du boîtier	noir
Couple de serrage max. (NM)	0.6
Certificat de l'organisme d'émission	21-AV4BO-0130X, 21-AV4BO-0131X, CSAE 22UKEX1322X, DNV 17.0027 X, GYJ20.1106X, IECEx PTZ 18.0008X, ML091200700NZ0, PTZ 16 ATEX 0010 X, UL E232949, UL E539825
Sortie de commutation	NAMUR
Raccord électrique 1, connectique	extrémité nue
Longueur de câble (M)	5
Matériau de gaine du câble	TPE-U(PUR)
Conseils d’utilisation	https://www.festo.com/Drive-Sensor-Overview
Répétabilité (MM)	0,2
Protection contre l'inversion de polarité	Pour tous les raccords électriques
Couple de serrage (NM)	0,1, 0,6
Raccord électrique 1, type de raccord	Câble
Raccord électrique 1, nombre de pôles/fils	2
Caractéristiques des câbles	compatible avec la chaîne porte-câbles, compatible robots
Extrémités de fils	Cosse
Température ambiante en cas de pose mobile du câble (GC)	-20, 85
Couleur de gaine de câble	Bleu
Matériau de gaine isolante	PP
Principe de mesure	magnéto-résistif
Durée d'enclenchement (MS)	1
Temps de mise hors circuit (MS)	1
Orientation du départ du raccord	longitudinal
Témoin d'état de commutation	LED jaune
Ondulation résiduelle	10 %
Intensité résiduelle (MA)	0,4, 1
Conditions d'essai de câble	Conditions de test sur demande, Résistance à la torsion : selon la norme Festo
Catégorie ATEX gaz	II 1G
Mode de protection contre l’inflammation gaz	Classe I, Division 1, Groupes A, B, C et D, T4, Classe I, Zone 0, AEx ia IIC T4...T6 Ga, Ex ia IIC T4...T6 Ga X
Température ambiante Ex	T4, zone 20, IIIC, avec pose de câble fixe : -40 °C <= Ta <= +85 °C, T4, zone 20, IIIC : -20 °C <= Ta <= +85 °C, T6, en cas de pose de câble fixe : -40 °C <= Ta <= +45 °C, T6 : -20 °C <= Ta <= +45 °C
Homologation, protection antidéflagrante, hors UE	EPL Da (BR), EPL Da (IECEx), EPL Da (TW), EPL Ga (BR), EPL Ga (IECEx), EPL Ga (KR), EPL Ga (TW), Niveau de protection du matériel Da (CA), Niveau de protection du matériel Da (CN), Niveau de protection du matériel Da (GB), Niveau de protection du matériel
Catégorie ATEX poussière	II 1D
Mode de protection contre l'inflammation de poussière	Classe II, Division 1, Groupes E, F et G, T4, Ex ia IIIC T135 °C Da, Zone 20, AEx ia IIIC T135 °C Da
Propriétés particulières	Résistant à l’huile
Tension d'entrée Ui max.	28 V
inductance interne effective Li	30 µH
Capacité interne effective Ci	79 nF
Puissance d'entrée Pi max.	T4 : 350 mW, T6 : 72 mW
Courant d'entrée Ii max.	0,25 A
Série	SDBT
Type de produit	Capteur de proximité
