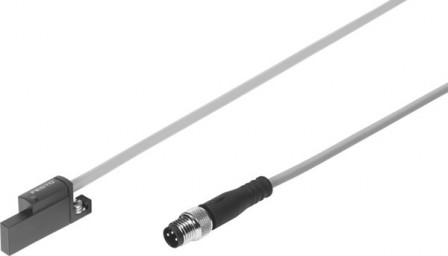

SDBT-BSW-1L-NU-W-0.3-N-M12 Capteur de proximité FESTO 2427615
Voir les documents
Voir les détails techniques
Références
Web : A700-D078039
Fabricant : 2427615
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Capteur de proximité SDBT-BSW-1L-NU-W-0.3-N-M12 Capteur de proximité SDBT-BSW-1L-NU-W-0.3-N-M12 Pose dans la rainure, serrage derrière; Pour rainure en T; Sans contact (à semi-conducteurs); Résistant au soudage; 24 V DC; LED; Contact NO 3 fils, NPN; Câble résistant aux projections de soudure; 0,3 m; Sortie de raccordement longitudinale; Connecteur mâle M12 (codage A)
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP68 |
| Température ambiante (GC) | -25, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide, Résine époxy, acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991150 |
| Position de montage | indifférent |
| Mode de fixation | insérable dans la rainure par le haut, vissé |
| Note sur le matériau | Conforme à RoHS |
| Fréquence de commutation max. (HZ) | 25 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Selon la norme | EN 60947-5-2 |
| Plage de tension de service CC (V) | 10, 30 |
| Matériau des contacts à fiche | Laiton nickelé et doré |
| Valeur mesurée | Position |
| Fonction des éléments de commutation | Contact NO |
| Courant de sortie max. (MA) | 100 |
| Courant de charge minimal (MA) | 0 |
| Modèle | pour rainure en T |
| Couleur du boîtier | noir |
| Couple de serrage max. (NM) | 0.6 |
| Sortie de commutation | NPN |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | PVC, réticulé par irradiation |
| Conseils d’utilisation | https://www.festo.com/Drive-Sensor-Overview |
| Répétabilité (MM) | 0,2 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Raccord électrique 1, type de raccord | Câble avec connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, schéma de câblage | 995573 |
| Caractéristiques des câbles | Résistant aux projections de soudure |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 80 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PVC |
| Principe de mesure | magnéto-résistif |
| Durée d'enclenchement (MS) | 15 |
| Temps de mise hors circuit (MS) | 25 |
| Puissance de commutation CC max. (W) | 2,8 |
| Chute de tension (V) | < 1,5 V |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | longitudinal |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Circuit de protection inductif | adapté aux bobines MZ, MY, ME |
| Matériau du boîtier de connecteur | TPE-U (PU) |
| Raccord électrique 1, type de fixation | Verrouillage par vis, orientable |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage à vis pivotant/non pivotant |
| Intensité résiduelle (MA) | 0,14 |
| Conditions d'essai de câble | Conditions de test sur demande, Résistance à la torsion : selon la norme Festo |
| Matériau de verrouillage à vis | Laiton, nickelé |
| Vitesse de déplacement maximale (M/S) | 1 |
| Propriétés particulières | Résistant aux UV, Résistant aux projections de soudure, Résistant à l’huile, résistant aux champs de soudage |
| 1c14c09455c10e3f551f17828999ad92 | Signal de sortie gelé |
| Immunité aux perturbations magnétiques | insensible aux champs magnétiques MFDC (1 000 Hz) < 200 mT, insensible aux champs magnétiques permanents < Bon, de par sa construction, insensible aux champs magnétiques AC (50...60 Hz) < 200 mT |
| Courant de sortie max. dans les kits de fixation (MA) | 100 |
| Puissance de commutation CC max. dans des kits de fixation (W) | 2,8 |
| Témoin de réserve de fonction | LED orange |
| Série | SDBT |
| Type de produit | Capteur de proximité |
