CRSMT-8M-PS-24V-K-0,3-M8D-EX2 Capteur de proximité FESTO 574383
Référence : D2500100246
Référence web : A700-A273874
Référence fabricant : 574383
Référence web : A700-A273874
Référence fabricant : 574383

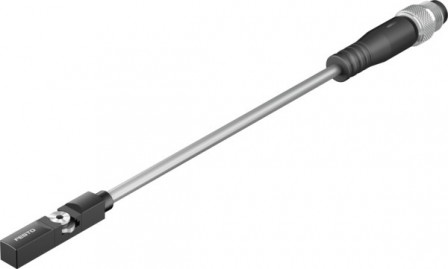

CRSMT-8M-PS-24V-K-0,3-M8D-EX2 Capteur de proximité
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur de proximité CRSMT-8M-PS-24V-K-0,3-M8D-EX2 Capteur de proximité CRSMT-8M-PS-24V-K-0,3-M8D-EX2 Insérable dans la rainure; Pour rainure en T; Sans contact (à semi-conducteurs); 24 V DC; LED; Contact NO à 3 fils, PNP; Câble standard/compatibilité avec la chaîne porte-câbles; 0,3 m; Sortie de raccordement; Connecteur mâle M8
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP68, IP69K |
| Température ambiante (GC) | -40, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA, PP, acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, selon la directive européenne relative à la protection antidéflagrante (ATEX) |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK EX, selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991153 |
| Position de montage | indifférent |
| Mode de fixation | insérable dans la rainure par le haut, vissé |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Fréquence de commutation max. (HZ) | 180 |
| Certification | RCM Mark |
| Selon la norme | EN 60947-5-2 |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Plage de tension de service CC (V) | 5, 30 |
| Matériau des contacts à fiche | Laiton nickelé et doré |
| Valeur mesurée | Position |
| Fonction des éléments de commutation | Contact NO |
| Courant de sortie max. (MA) | 100 |
| Courant de charge minimal (MA) | 0 |
| Modèle | pour rainure en T |
| Matériau d'écrou-raccord | Laiton nickelé |
| Couleur du boîtier | noir |
| Couple de serrage max. (NM) | 0.6 |
| Sortie de commutation | PNP |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-O |
| Conseils d’utilisation | Support/Vue d'ensemble des capteurs d'actionneur « Le bon capteur pour l'actionneur » |
| Répétabilité (MM) | 0,2 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Couple de serrage (NM) | 0,1, 0,6 |
| Raccord électrique 1, type de raccord | Câble avec connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, schéma de câblage | 991155 |
| Caractéristiques des câbles | Standard/compatible avec la chaîne porte-câbles |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 85 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PP |
| Principe de mesure | magnéto-résistif |
| Durée d'enclenchement (MS) | 1 |
| Temps de mise hors circuit (MS) | 1 |
| Puissance de commutation CC max. (W) | 2,8 |
| Chute de tension (V) | < 1,5 V |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | longitudinal |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Circuit de protection inductif | adapté aux bobines MZ, MY, ME |
| Matériau du boîtier de connecteur | PP |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Intensité résiduelle (MA) | 0,05 |
| Conditions d'essai de câble | Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 75 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo |
| Catégorie ATEX gaz | II 3G |
| Mode de protection contre l’inflammation gaz | Ex ec IIC T4 Gc X |
| Température ambiante Ex | -40 °C <= Ta <= +85 °C |
| Homologation, protection antidéflagrante, hors UE | Niveau de protection du matériel Dc (GB), Niveau de protection du matériel Gc (GB) |
| Catégorie ATEX poussière | II 3D |
| Mode de protection contre l'inflammation de poussière | Ex tc IIIC T120 °C Dc X |
| Propriétés particulières | Résistant aux acides, résistant aux lessives, résistant aux lubrifiants réfrigérants |
| Immunité aux perturbations magnétiques | insensible aux champs magnétiques permanents < Bon, de par sa construction |
| Courant de sortie max. dans les kits de fixation (MA) | 100 |
| Puissance de commutation CC max. dans des kits de fixation (W) | 2,8 |
| Témoin de réserve de fonction | LED orange |
| Type de produit | Capteur de proximité |
| Série | CRSMT |
