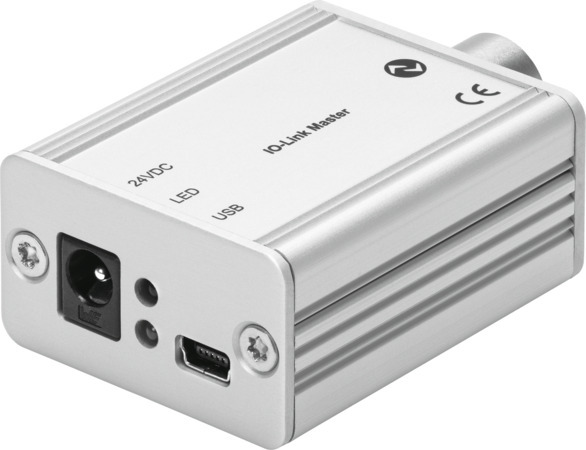

CDSU-1 IO-Link Master USB FESTO 8091509

Référence : G2500600041
Référence web : A700-A554384
Référence fabricant : 8091509

CDSU-1 IO-Link Master USB

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiches technique

Détails techniques

Degré de protection	IP20
Poids du produit (g)	106
Température ambiante (°C)	0, 55
Note sur la matière	Conforme RoHS, Contenant de substances de silicone
Marque CE (voir déclaration de conformité)	Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM
Température de stockage (°C)	-10, 75
Matériau corps	Alliage d’aluminium de corroyage, anodisé
Agrément	RCM Mark
Conforme à la norme	EN 61131-9
Protection contre les inversions de polarité	pour connecteurs d'alimentation
Protocole	IO-Link
IO-Link, protocole	Master V 1.0, Master V 1.1
IO-Link, mode communication	COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, type de port	A, B, avec accessoires
IO-Link, nombre de ports	1
IO-Link, largeur des données de traitement IN	paramétrable de 0 à 32 octets
IO-Link, temps de cycle minimum	1,5 ms
Résistance aux courts-circuits	oui
Résistance aux surcharges	non disponible
IO-Link, largeur des données de traitement OUT	paramétrable de 0 à 32 octets
Alimentation électrique, fonction	Alimentation électrique supplémentaire
Alimentation électrique, type de connexion	Connecteur femelle
Alimentation électrique, technique de connexion	Coaxial
Alimentation, nombre de pôles/fils	2
Maître IO-Link, courant de sortie	80 mA en service USB, Courant d'entrée max. avec alimentation externe
Instructions d'utilisation	A utiliser avec le logiciel USB IO-Link® Master Tool (disponible via le portail Support et Téléchargements) pour Windows à partir de la version 7 (32/64 Bit).
Connexion électrique IO-Link®, type de connexion	Connecteur femelle
Connexion électrique IO-Link®, technique de connexion	M12x1, codage A selon EN 61076-2-101
Connexion électrique IO-Link®, nombre de pôles/fils	5
IO-Link, mémoire	2 kByte / Port
Interface USB, technique de connexion	USB 2.0 type B mini
Tension d’entrée	24 V DC ± 6 V via une alimentation externe, 5 V DC sur le raccord USB
Courant d'entrée	Max. 2,5 A via une alimentation externe, Max. 600 mA sur le raccord USB
Tension de sortie	24 V DC ± 10 % en service USB, 24 V DC ± 6 V avec une alimentation externe (tension d'entrée max.)
Alimentation électrique, note sur la technique de connexion	pour connecteur mâle avec diamètre extérieur 5,5 mm/diamètre intérieur 2,1 mm
Interface USB, schéma de branchement	00995868
Interface USB, isolation galvanique	oui
Raccord électrique IO-Link®, pôles/fils connectés	3
Série	CDSU
