SDBT-BSW-1L-ZU-W-5-N-LE Capteur de proximité FESTO 2427617
Référence : H2500101330
Référence web : A700-A624674
Référence fabricant : 2427617
Référence web : A700-A624674
Référence fabricant : 2427617

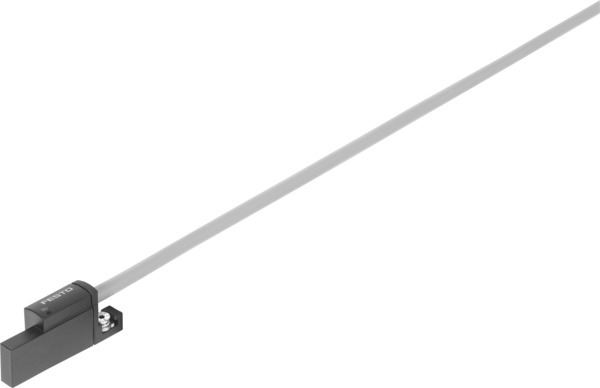

SDBT-BSW-1L-ZU-W-5-N-LE Capteur de proximité
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur de proximité SDBT-BSW-1L-ZU-W-5-N-LE Capteur de proximité SDBT-BSW-1L-ZU-W-5-N-LE Pose dans la rainure, serrage derrière; Pour rainure en T; Sans contact (à semi-conducteurs); Résistant au soudage; 24 V DC; LED; Contact NO 2 fils; Câble résistant aux projections de soudure; 5 m; Sortie de raccordement longitudinale; Extrémité nue
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP68 |
| Température ambiante (GC) | -25, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide, Résine époxy, acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991623 |
| Position de montage | indifférent |
| Mode de fixation | insérable dans la rainure par le haut, vissé |
| Note sur le matériau | Conforme à RoHS |
| Fréquence de commutation max. (HZ) | 25 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Selon la norme | EN 60947-5-2 |
| Plage de tension de service CC (V) | 10, 30 |
| Valeur mesurée | Position |
| Fonction des éléments de commutation | Contact NO |
| Courant de sortie max. (MA) | 80 |
| Courant de charge minimal (MA) | 2.4 |
| Modèle | pour rainure en T |
| Couleur du boîtier | noir |
| Couple de serrage max. (NM) | 0.6 |
| Sortie de commutation | Sans contact 2 fils |
| Raccord électrique 1, connectique | extrémité nue |
| Longueur de câble (M) | 5 |
| Matériau de gaine du câble | PVC, réticulé par irradiation |
| Conseils d’utilisation | https://www.festo.com/Drive-Sensor-Overview |
| Répétabilité (MM) | 0,2 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Raccord électrique 1, type de raccord | Câble |
| Raccord électrique 1, nombre de pôles/fils | 2 |
| Caractéristiques des câbles | Résistant aux projections de soudure |
| Extrémités de fils | Cosse |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 80 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PVC |
| Principe de mesure | magnéto-résistif |
| Durée d'enclenchement (MS) | 15 |
| Temps de mise hors circuit (MS) | 25 |
| Puissance de commutation CC max. (W) | 1,9 |
| Chute de tension (V) | < 6 V |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | longitudinal |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Circuit de protection inductif | adapté aux bobines MZ, MY, ME |
| Intensité résiduelle (MA) | 0,7 |
| Conditions d'essai de câble | Conditions de test sur demande, Résistance à la torsion : selon la norme Festo |
| Vitesse de déplacement maximale (M/S) | 1 |
| Propriétés particulières | Résistant aux UV, Résistant aux projections de soudure, Résistant à l’huile, résistant aux champs de soudage |
| 1c14c09455c10e3f551f17828999ad92 | Signal de sortie gelé |
| Immunité aux perturbations magnétiques | insensible aux champs magnétiques permanents < Bon, de par sa construction, insensible aux champs magnétiques AC (50...60 Hz) < 160 mT |
| Courant de sortie max. dans les kits de fixation (MA) | 80 |
| Puissance de commutation CC max. dans des kits de fixation (W) | 1,9 |
| Témoin de réserve de fonction | LED orange |
| Série | SDBT |
| Type de produit | Capteur de proximité |
