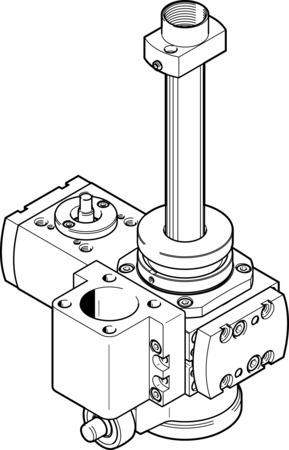

EHMB-20-100 Module roto-linéaire FESTO 1107096
Voir les documents
Voir les détails techniques
Références
Web : A700-D082574
Fabricant : 1107096
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Structure de construction | Module roto-linéaire électrique, avec courroie crantée |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Taille | 20 |
| Ø du pignon d'attaque (MM) | 6 |
| Course utile (MM) | 0, 100 |
| Angle de rotation | ininterrompu |
| Division de la courroie crantée (MM) | 2 |
| Type de réducteur | Réducteur à courroie crantée |
| Rapport de transmission | 4,5:1 |
| Vitesse de rotation de sortie max. (PMI) | 300 |
| Vitesse d'entrée max. (PMI) | 1350 |
| Couple moteur max. (NM) | 0,7 |
| Poussée max. Fx (N) | 480 |
| Couple moteur à vide (NM) | 0,07 |
| Matériau arbre de sortie | Acier |
| Matériau d'arbre d'entraînement | Acier inoxydable fortement allié |
| Matériau courroie crantée | Polychloroprène avec fibre de verre |
| Série | EHMB |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
