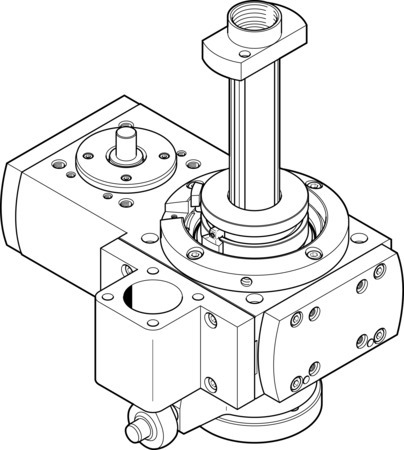

EHMB-32-200 Module roto-linéaire FESTO 1098559
Voir les documents
Voir les détails techniques
Références
Web : A700-D082579
Fabricant : 1098559
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Structure de construction | Module roto-linéaire électrique, avec courroie crantée |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Taille | 32 |
| Ø du pignon d'attaque (MM) | 12 |
| Course utile (MM) | 0, 200 |
| Angle de rotation | ininterrompu |
| Division de la courroie crantée (MM) | 5 |
| Type de réducteur | Réducteur à courroie crantée |
| Rapport de transmission | 3:1 |
| Vitesse de rotation de sortie max. (PMI) | 300 |
| Vitesse d'entrée max. (PMI) | 900 |
| Couple moteur max. (NM) | 6,7 |
| Poussée max. Fx (N) | 750 |
| Couple moteur à vide (NM) | 0,5 |
| Matériau arbre de sortie | Acier |
| Matériau d'arbre d'entraînement | Acier inoxydable fortement allié |
| Matériau courroie crantée | Polychloroprène avec fibre de verre |
| Série | EHMB |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
Poids du produit (g) | Poussée max. Fx (N) | Course réglable par mors (mm) | Référencement | Moment max. au niveau du mors de pince Mz statique (Nm) | Moment max. au niveau du mors de pince Mx statique (Nm) | Course par mors de pince (MM) | Détection de position | Délais d'approvisionnement | Série |
|---|---|---|---|---|---|---|---|---|---|---|
EHMB-20-100 Module roto-linéaire FESTO 1107096
A700-D082574
Référence web : A700-D082574 Référence fabricant : 1107096 |
480
|
7 jours
|
EHMB
|
|||||||
|
EHMB-20-200 Module roto-linéaire FESTO 1107097
A700-D082575
Référence web : A700-D082575 Référence fabricant : 1107097 |
480
|
7 jours
|
EHMB
|
|||||||
EHMB-25-100 Module roto-linéaire FESTO 1095933
A700-D082576
Référence web : A700-D082576 Référence fabricant : 1095933 |
480
|
7 jours
|
EHMB
|
|||||||
|
EHMB-25-200 Module roto-linéaire FESTO 1095934
A700-D082577
Référence web : A700-D082577 Référence fabricant : 1095934 |
480
|
7 jours
|
EHMB
|
|||||||
EHMB-32-100 Module roto-linéaire FESTO 1098558
A700-D082578
Référence web : A700-D082578 Référence fabricant : 1098558 |
750
|
7 jours
|
EHMB
|
|||||||
EHMB-32-200 Module roto-linéaire FESTO 1098559Actuel
A700-D082579
Référence web : A700-D082579 Référence fabricant : 1098559 |
750
|
7 jours
|
EHMB
|
|||||||
EHMD-40-RE-GE Module préhenseur pivotant FESTO 4788875
A700-D067086
Référence web : A700-D067086 Référence fabricant : 4788875 |
Préhension : bloc de butée fixe, Rotation : index codeur
|
5
|
Préhension : codeur moteur, Rotation : codeur moteur
|
13 jours
|
EHMD
|
|||||
EHMD-40-RE-GE-16 Module préhenseur pivotant FESTO 8099502
A700-D067087
Référence web : A700-D067087 Référence fabricant : 8099502 |
Préhension : bloc de butée fixe, Rotation : index codeur
|
15
|
Préhension : codeur moteur, Rotation : codeur moteur
|
3 jours
|
EHMD
|
|||||
EHMD-40-RE-GP Module préhenseur pivotant FESTO 4790698
A700-D067088
Référence web : A700-D067088 Référence fabricant : 4790698 |
Rotation : index codeur
|
5
|
Préhension : rainure pour capteur de proximité, Rotation : codeur moteur
|
13 jours
|
EHMD
|
|||||
EHMD-50-RE-GE-15 Module de préhenseur rotatif FESTO 8176191
A700-G539747
Référence web : A700-G539747 Référence fabricant : 8176191 |
EHMD
|
