ESH-HCL-1-PK Support de ventouse FESTO 189224
Référence web : A700-D072897
Référence fabricant : 189224
Référence fabricant : 189224

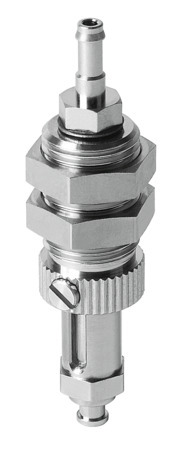

ESH-HCL-1-PK Support de ventouse
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Support de ventouse ESH-HCL-1-PK avec compensation de hauteur longue, raccord du vide en haut, fixation du porte-ventouse au moyen de 2 écrous hexagonaux. Compensateur de hauteur de porte-ventouse=10 mm, Volume=0,36 cm3, Position de montage=vertical, Conception=(* Raccord du vide en haut, * à compensation de hauteur), Correspondance des porte-ventouse=Taille 1
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-A1-L |
| Structure de construction | Raccord de vide sur le dessus, avec compensateur de hauteur |
| Position de montage | vertical |
| Mode de fixation | avec contre-écrou |
| Diamètre nominal (MM) | 1,9 |
| Fluide de service | Air ambiant selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Matériau joints d'étanchéité | Acier, NBR |
| Matériau support | Acier fortement allié, Acier traité, Aluminium, Laiton nickelé, POM |
| Volume (CCM) | 0,36 |
| Raccord de vide | PK-3 |
| Compensateur de hauteur du porte-ventouse (MM) | 10 |
| Fixation pour ventouse | Diamètre 3 mm |
| Affectation des porte-ventouses | Taille 1 |
| Série | ESH |
| Type de produit | Support de ventouse |
