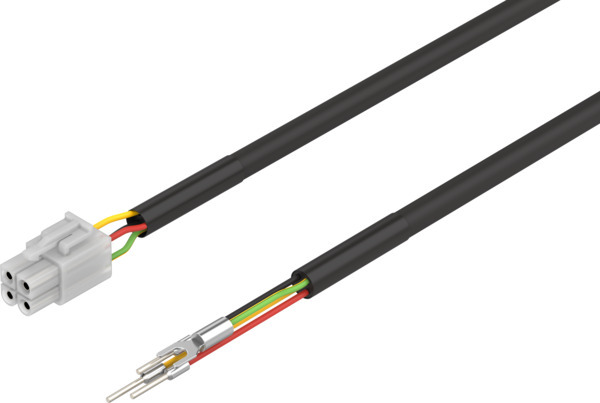

NEBM-H6G4-E-7.5-Q13N-LE4 Câble moteur FESTO 5219199
Référence web : A700-D084405
Référence fabricant : 5219199
Référence fabricant : 5219199
NEBM-H6G4-E-7.5-Q13N-LE4 Câble moteur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble moteur NEBM-H6G4-E-7.5-Q13N-LE4 Câble moteur NEBM-H6G4-E-7.5-Q13N-LE4 Connecteur femelle, plan de pose H6 (codé pour moteur); Droit; 4 pôles/fils; Câble PVC; Compatibilité avec la chaîne porte-câbles; 7,5 m; 0,79 mm²; Extrémité nue; 4 pôles/fils
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP20 |
| Température ambiante (GC) | -25, 90 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | PA |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour les équipements électriques |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Plage de tension de service CC (V) | 0, 300 |
| Plage de tension de service CA (V) | 0, 300 |
| Intensité maximale admissible à 40 °C (A) | 9,5 |
| Résistance à la tension de choc (KV) | 2 |
| Degré d'encrassement | 3 |
| Couleur du boîtier | Blanc |
| Raccord électrique 1, connectique | Plan de pose H6, codé pour moteur |
| Longueur de câble (M) | 7.5 |
| Matériau de gaine du câble | PVC |
| Diamètre de câble (MM) | 7.3 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 1, schéma de câblage | 995790 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | >= 55 mm |
| Composition du câble | 4 x 0,79 mm² |
| Section nominale du fil | 0,79, AWG18 |
| Extrémités de fils | Cosse |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -25, 90 |
| Couleur de gaine de câble | Noir |
| Matériau de gaine isolante | PVC |
| Conditions d'essai de câble | Conditions de test sur demande |
| Rayon de courbure, câblage fixe (MM) | 55 |
| Type de produit | Câble moteur |
| Série | NEBM |
