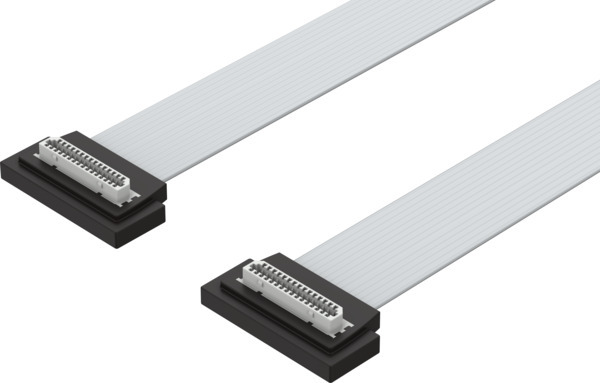

NEBM-F1W31-XC-0.2-F1N-DF1W31 Câble moteur

NEBM-F1W31-XC-0.2-F1N-DF1W31 Câble moteur FESTO 8113317

Voir les documents Voir les détails techniques

Références

Web : A700-D092344

Fabricant : 8113317

Documents

Détails techniques

Degré de protection	IP20
Poids du produit (g)	11
Température ambiante (°C)	-20, 75
Note sur la matière	Conforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK	1 - Faibles effets de corrosion
Marque CE (voir déclaration de conformité)	Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
Température de stockage (°C)	-25, 55
Matériau corps	PA
Plage de tension de service CC (V)	0, 50
Intensité maximale admissible à 40 °C (A)	0.5
Résistance aux tensions transitoires (kV)	0.25
Degré d'encrassement	1
Matériau contacts à fiche	Alliage de cuivre, étamé
Fréquence de connexion	30
Connexion électrique 1, modèle	en angle
Connexion électrique 1, type de connexion	Connecteur femelle
Raccordement électrique 1, technologie de connexion	Schéma de connexion F1
Connexion électrique 1, nombre de pôles/fils	31
Connexion électrique 1, type de fixation	Verrouillage à cran
Raccordement électrique 2, technologie de connexion	Schéma de connexion F1
Section nominale de conducteur (mm2)	0.0105
Note concernant le degré de protection	monté
Couleur boîtier	noir
Longueur de câble (M)	0.2
Matériau gaine du câble	PET
Tension de service nominale CC (V)	24
Désignation du câble	sans porte-étiquette
Connexion électrique 1, fonction	Côté appareils de terrain
Connexion électrique 1, départ de câble	coudé
Connexion électrique 1, pôles/fils connectés	31
Connexion électrique 2, fonction	Côté commande
Connexion électrique 2, type de connexion	Connecteur femelle
Connexion électrique 2, nombre de pôles/fils	31
Connexion électrique 2, pôles/fils connectés	31
Caractéristique du câble	pour applications dynamiques
Rayon de courbure, câblage mobile (MM)	>= 25 mm
Structure du câble	31 fils, distance 0,5 mm
Température ambiante pour câble non posés à demeure (°C)	-5, 70
Couleur de la gaine de câble	gris
Rayon de courbure, câblage fixe (MM)	0
Conditions de test, conduite	Conditions de test sur demande
Connexion électrique 2, modèle	en angle
Connexion électrique 2, départ de câble	coudé
Connexion électrique 2, type de fixation	Verrouillage à cran
Raccord électrique 1, note concernant le départ de câble	90°
Raccord électrique 2, note concernant le départ de câble	90°
Nota sur le rayon de courbure, câblage fixe	peut-être plié une fois
Type de produit	Câble moteur
Série	NEBM

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
