KD4-CK-9 Coupleur rapide FESTO 531640
Référence web : A700-D074386
Référence fabricant : 531640
Référence fabricant : 531640

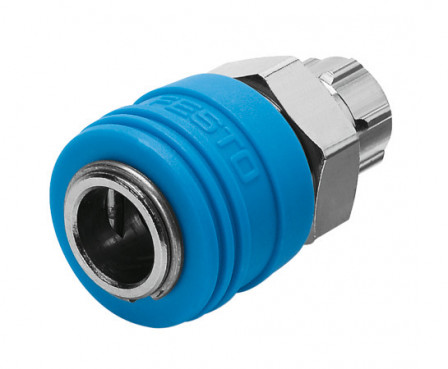

KD4-CK-9 Coupleur rapide
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Coupleur rapide KD4-CK-9 auto-obturant Diamètre nominal=7,4 mm, Pression de service plage de température complète=-0,95 - 12 bar, Débit nominal normal=1017 l/min, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:-:-], Note sur le fluide de commande et de pilotage=Fonctionnement avec lubrification possible
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Laiton nickelé |
| Diamètre nominal (MM) | 7.4 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 261, 1116 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | pour raccord cannelé de Ø intérieur de 9 mm avec écrou-raccord |
| Matériau joints d'étanchéité | NBR |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1,2, 12, 174 |
| Matériau bague intérieure | Laiton |
| Matériau d'écrou-raccord | Alliage d'aluminium corroyé, anodisé |
| Débit nominal normalisé selon ISO 8778 (L2) | 1209,7, 282,9 |
| Matériau ressort | acier inoxydable fortement allié |
| Matériau du corps de distributeur | Laiton |
| Matériau de la douille de déverrouillage | PP |
| Matériau du circlip | Acier inoxydable fortement allié |
| Matériau des broches | Acier inoxydable fortement allié |
| Série | KD4 |
| Type de produit | Coupleur rapide |
