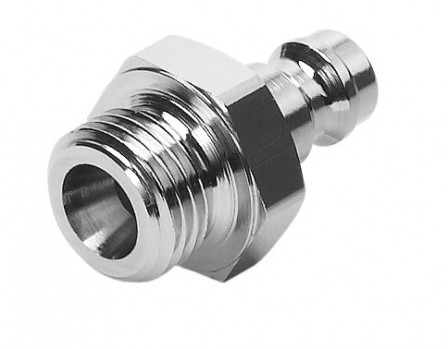

KS3-1/4-A Fiche mâle FESTO 531666
Référence : H2502800243
Référence web : A700-A288515
Référence fabricant : 531666
Référence web : A700-A288515
Référence fabricant : 531666
KS3-1/4-A Fiche mâle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fiche mâle KS3-1/4-A pour accouplement de tuyaux à obturation automatique. Diamètre nominal=4,95 mm, Pression de service plage de température complète=-0,95 - 12 bar, Débit nominal normal=581 l/min, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:-:-], Note sur le fluide de commande et de pilotage=Fonctionnement avec lubrification possible
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Diamètre nominal (MM) | 4.95 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 225, 653 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage G1/4 |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1,2, 12, 174 |
| Couple de serrage nominal (NM) | 9.5 |
| Tolérance du couple de serrage nominal | ± 15 % |
| Matériau du joint fileté | PA66-GF30/TPE-U |
| Débit nominal normalisé selon ISO 8778 (L2) | 243,9, 707,9 |
| Informations relatives aux matériaux | Laiton, nickelé |
| Série | KS3 |
| Type de produit | Fiche mâle |
