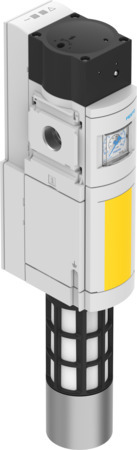

MS6-SV-1/2-E-10V24-SO-AG Distributeur de mise en pression et d'échappement FESTO 548717
Référence : H2501001161
Référence web : A700-A360562
Référence fabricant : 548717
Référence web : A700-A360562
Référence fabricant : 548717
MS6-SV-1/2-E-10V24-SO-AG Distributeur de mise en pression et d'échappement
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur de mise en pression et d'échappement MS6-SV-1/2-E-10V24-SO-AG Avec manometre, silencieux ouvert. Série=MS, Taille=6, Dimension modulaire=62 mm, Fonction de sécurité=(* Echappement, * Prévention d'une mise en marche intempestive (mise sous pression)), Niveau d'intégrité de sécurité (SIL)=(* Echappement / SIL 3, * Prévention d'une mise en marche intempestive (mise sous pression)/SIL 3)
Détails techniques
| Raccord électrique | 9 pôles, Sub-D |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, avec connecteur femelle |
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Symbole | 995704 |
| Structure de construction | Clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, au choix :, avec accessoires |
| Fonction de distributeur | 3/2 monostable, fermé, Fonction de mise sous pression |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 4300 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Raccord pneumatique 3 | G1 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 40 |
| Temps de commutation activé (MS) | 130 |
| Température de stockage (GC) | -10, 50 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 62 |
| Commande manuelle auxiliaire | pas de |
| Valeur b | 0.21 |
| Fréquence de commutation max. (HZ) | 1 |
| Certification | RCM Mark |
| Valeur C (LSB) | 19,3 |
| Conforme à la norme | DIN EN ISO 13849-1 |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/mois |
| Facteur de marche | 100% |
| Taille | 6 |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Niveau de pression sonore (DBA) | 75 |
| Certificat de l'organisme d'émission | IFA 1001180, Intertek UK-MCR-0086 |
| Série | MS |
| Marquage KC | KC-CEM |
| Fonction de sécurité | Echappement, Prévention d'une mise en marche intempestive (mise sous pression) |
| Niveau d'intégrité de sécurité (SIL) | Echappement / SIL 3, Prévention d'une mise en marche intempestive (mise sous pression)/SIL 3 |
| Niveau de performance (PL) | Echappement / jusqu'à catégorie 4, PL e, Prévention d'une mise en marche intempestive (mise sous pression)/jusque catégorie 4, Niveau de performance PL e |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED, contact libre de potentiel |
| Indicateur de pression | avec manomètre |
| Débit normal, échappement 6 -> 0 bar (L2) | 9000 |
| Principe de détection de position | Principe du piston magnétique |
| Série | MS6 |
