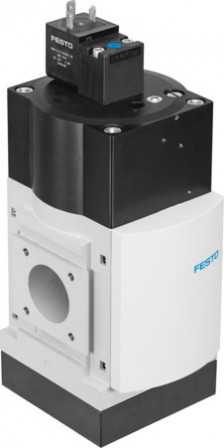

MS9-SV-G-C-V24-S-VS Distributeur de mise en pression et d'échappement FESTO 570737
Voir les documents
Voir les détails techniques
Références
H2501002297
Web : A700-D097669
Fabricant : 570737
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Distributeur de mise en pression et d'échappement MS9-SV-G-C-V24-S-VS pour la mise sous pression douce et l'échappement rapide de parties de l'installation. Série=MS, Taille=9, Dimension modulaire=90 mm, Fonction de sécurité=Echappement, Niveau de performance (PL)=Echappement / jusqu'à la catégorie 1, niveau de performance PLc
| Raccord électrique | Connecteur mâle, Forme carrée, Forme A, selon EN 175301-803 |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Symbole | 995240 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, au choix :, avec accessoires |
| Fonction de distributeur | 3/2 monostable, fermé, Fonction de mise sous pression |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3.5, 16 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 8300, 16550 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 3 | 1 NPT, G1 |
| Température de stockage (GC) | 0, 60 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 90 |
| Commande manuelle auxiliaire | pas de |
| Caractéristiques de bobine | 24 V DC : 8,4 W |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Facteur de marche | 100% |
| Taille | 9 |
| Niveau de pression sonore (DBA) | 93 |
| Série | MS |
| Fonction de sécurité | Echappement |
| Niveau de performance (PL) | Echappement / jusqu'à la catégorie 1, niveau de performance PLc |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Matériau du piston tiroir | Laiton |
| Matériau du couvercle inférieur | PA |
| Raccordement pour manomètre | G1/4, G1/8 |
| Débit normal, échappement 6 -> 0 bar (L2) | 19730, 21720 |
| Série | MS9 |
