SMTO-8E-NS-M12-LED-24 Capteur de proximité FESTO 171176
Référence web : A700-D078285
Référence fabricant : 171176
Référence fabricant : 171176

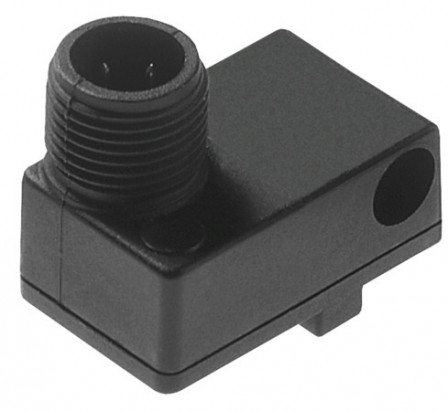

SMTO-8E-NS-M12-LED-24 Capteur de proximité
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur de proximité SMTO-8E-NS-M12-LED-24 Capteur de proximité SMTO-8E-NS-M12-LED-24 Fixation non comprise dans la fourniture; Pour rainure en T; Sans contact (à semi-conducteurs); 24 V DC; LED; Contact NO 3 fils, NPN; Sortie de raccordement longitudinale; Avec porte-étiquette; Connecteur mâle M12 (codage A)
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -20, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, TPE-U (PU), acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991150 |
| Position de montage | Indifférente |
| Mode de fixation | avec accessoires, bloqué dans la rainure en T, insérable dans la rainure par le haut |
| Note sur le matériau | Conforme à RoHS |
| Fréquence de commutation max. (HZ) | 130 |
| Certification | RCM Mark |
| Selon la norme | EN 60947-5-2 |
| Plage de tension de service CC (V) | 10, 30 |
| Matériau des contacts à fiche | Laiton, doré |
| Valeur mesurée | Position |
| Fonction des éléments de commutation | Contact NO |
| Courant de sortie max. (MA) | 100 |
| Modèle | pour rainure en T |
| Couleur du boîtier | noir |
| Sortie de commutation | NPN |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Conseils d’utilisation | Support/Vue d'ensemble des capteurs d'actionneur « Le bon capteur pour l'actionneur » |
| Répétabilité (MM) | 0,2 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Couple de serrage (NM) | 0.5 |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, schéma de câblage | 995573 |
| Principe de mesure | magnéto-résistif |
| Durée d'enclenchement (MS) | 1,3 |
| Temps de mise hors circuit (MS) | 7,3 |
| Puissance de commutation CC max. (W) | 2,8 |
| Chute de tension (V) | <= 1,8 V |
| Résistance aux courts-circuits | cyclique |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | à angle droit |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Circuit de protection inductif | adapté aux bobines MZ, MY, ME |
| Raccord électrique 1, type de fixation | Verrouillage par vis, non orientable |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage à vis pivotant |
| Intensité résiduelle (MA) | 0,15 |
| Couple de serrage max. du connecteur mâle (NM) | 0,5 |
| Série | SMTO |
| Type de produit | Capteur de proximité |
