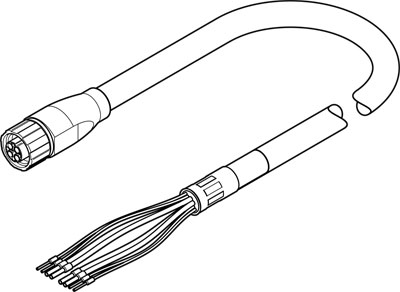

câble moteur NEBM-M16G8-E-15-Q9-LE8-1

câble moteur NEBM-M16G8-E-15-Q9-LE8-1 FESTO 5391550

Voir les détails techniques

Références

Web : A700-D092372

Fabricant : 5391550

Fin de commercialisation
Produit remplacé

Détails techniques

Degré de protection	IP65
Poids du produit (g)	3500
Température ambiante (°C)	-50, 90
Note sur la matière	Conforme RoHS
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Marque CE (voir déclaration de conformité)	selon la directive européenne sur les équipements basse tension
Selon la norme	EN 61984
Plage de tension de service CC (V)	0, 600
Plage de tension de service CA (V)	0, 600
Intensité maximale admissible à 40 °C (A)	16
Résistance aux tensions transitoires (kV)	6
Degré d'encrassement	3
Connexion électrique 1, modèle	rond
Connexion électrique 1, type de connexion	Connecteur femelle
Raccordement électrique 1, technologie de connexion	M16x0,75
Connexion électrique 1, nombre de pôles/fils	8
Raccordement électrique 2, technologie de connexion	Extrémité ouverte
Diamètre de câble (MM)	12.8
Section nominale de conducteur (mm2)	0.5, 1.5
Note concernant le degré de protection	monté
Longueur de câble (M)	15
Matériau gaine du câble	TPE-U(PUR)
Désignation du câble	sans porte-étiquette
Connexion électrique 1, fonction	Côté appareils de terrain
Connexion électrique 1, départ de câble	Droit
Connexion électrique 1, pôles/fils connectés	6
Connexion électrique 2, fonction	Côté commande
Connexion électrique 2, type de connexion	Câble
Connexion électrique 2, nombre de pôles/fils	8
Connexion électrique 2, pôles/fils connectés	6
Caractéristique du câble	compatible chaînes porte-câbles
Rayon de courbure, câblage mobile (MM)	>= 128 mm
Structure du câble	4x1,5+2x(2x0,5), blindé
Extrémités de conducteur	Cosse selon DIN 46228-A..-10, Cosse selon DIN 46228-E..-10
Température ambiante pour câble non posés à demeure (°C)	-40, 90
Couleur de la gaine de câble	orange
Matériau gaine isolante	TPE-E
Rayon de courbure, câblage fixe (MM)	>= 64 mm
Note concernant la page de tension de service CC	0 - 300 V pour 0,5 mm²
Note concernant la page de tension de service CA	0 - 300 V pour 0,5 mm²
Note concernant l'intensité maximale admissible à 40°C	8 A pour 0,5 mm²
Note concernant la résistance aux tensions de choc	4 kV pour 0,5 mm²
Type de produit	Câble moteur
Série	NEBM
Obsolète	1

Ce produit m'intéresse

Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
