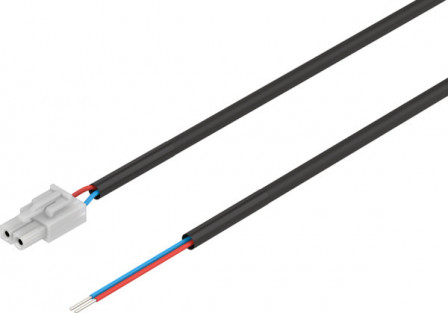

NEBM-H7G2-E-10-Q14N-LE2 Câble de liaison

NEBM-H7G2-E-10-Q14N-LE2 Câble de liaison FESTO 5219208

Voir les documents Voir les détails techniques

Références

Web : A700-D084406

Fabricant : 5219208

Documents

Description

Câble de liaison NEBM-H7G2-E-10-Q14N-LE2 Câble de liaison NEBM-H7G2-E-10-Q14N-LE2 Connecteur femelle, plan de pose H7 (codé pour frein-moteur); Droit; 2 pôles/fils; Câble PVC; Compatibilité avec la chaîne porte-câbles; 10 m; 0,51 mm²; Extrémité nue; 2 pôles/fils

Détails techniques

Degré de protection	IP20
Température ambiante (GC)	-40, 80
Conformité PWIS	VDMA24364-Zone III
Matériau du boîtier	PA
Marquage CE (voir la déclaration de conformité)	Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	0 - Aucun effet de corrosion
Plage de tension de service CC (V)	0, 30
Plage de tension de service CA (V)	0, 30
Intensité maximale admissible à 40 °C (A)	5
Résistance à la tension de choc (KV)	2
Degré d'encrassement	3
Couleur du boîtier	Blanc
Raccord électrique 1, connectique	Plan de pose H7, codé pour frein-moteur
Longueur de câble (M)	10
Matériau de gaine du câble	PVC
Diamètre de câble (MM)	5.1
Désignation du câble	sans porte-étiquette
Raccord électrique 1, fonction	Côté appareils de terrain
Raccord électrique 1, conception	carrée
Raccord électrique 1, type de raccord	Connecteur femelle
Raccord électrique 1, départ de câble	droit
Raccord électrique 1, nombre de pôles/fils	2
Raccord électrique 1, pôles/fils connectés	2
Raccord électrique 1, schéma de câblage	995791
Raccord électrique 2, fonction	Côté commande
Raccord électrique 2, type de connexion	Câble
Raccord électrique 2, technologie de raccordement	extrémité nue
Raccord électrique 2, nombre de pôles/fils	2
Raccord électrique 2, pôles/fils connectés	2
Caractéristiques des câbles	compatible avec la chaîne porte-câbles
Rayon de courbure, câblage mobile (MM)	>= 55 mm
Composition du câble	2 x 0,51 mm²
Section nominale du fil	0,51, AWG20
Extrémités de fils	Cosse
Note sur le degré de protection	à l'état monté
Température ambiante en cas de pose mobile du câble (GC)	-10, 80
Couleur de gaine de câble	Noir
Matériau de gaine isolante	PVC
Conditions d'essai de câble	Conditions de test sur demande
Rayon de courbure, câblage fixe (MM)	>= 27 mm
Type de produit	Câble de liaison
Série	NEBM
