NEBM-M12G12-RS-2.23-N-M12G12H Câble codeur FESTO 571902
Référence web : A700-D084417
Référence fabricant : 571902
Référence fabricant : 571902

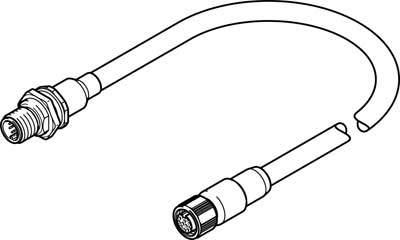

NEBM-M12G12-RS-2.23-N-M12G12H Câble codeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble codeur NEBM-M12G12-RS-2.23-N-M12G12H Câble codeur NEBM-M12G12-RS-2.23-N-M12G12H Connecteur femelle M12 (codage A); Droit; 12 pôles/fils; Câble TPE-U(PUR); Compatibilité avec les robots; Blindé; 2,23 m; 0,25 mm²; Connecteur mâle M12 (codage A); Droit; 12 pôles/fils; Pour montage sur panneau
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Tension de service nominale CA (V) | 24 |
| Degré de protection | IP67 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Matériau joints d'étanchéité | NBR |
| Conforme à la norme | DIN 47100, EN 61984 |
| Plage de tension de service CC (V) | 0, 30 |
| Plage de tension de service CA (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 1 |
| Degré d'encrassement | 3 |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 2.23 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 7 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 12 |
| Raccord électrique 1, pôles/fils connectés | 11 |
| Raccord électrique 1, schéma de câblage | 995668 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 12 |
| Raccord électrique 2, pôles/fils connectés | 11 |
| Blindage | oui |
| Caractéristiques des câbles | compatible robots |
| Rayon de courbure, câblage mobile (MM) | >= 70 mm |
| Composition du câble | 12 x 0,14 mm² |
| Section nominale du fil (I2) | 0,14 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | 0, 40 |
| Couleur de gaine de câble | Noir |
| Matériau de gaine isolante | TPE-E |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995669 |
| Raccord électrique 1, type de fixation | Verrouillage à vis, surplat 14 |
| Raccord électrique 2, type de fixation | Verrouillage à vis hexagonale, surplat 18 |
| Type de produit | Câble codeur |
| Série | NEBM |
