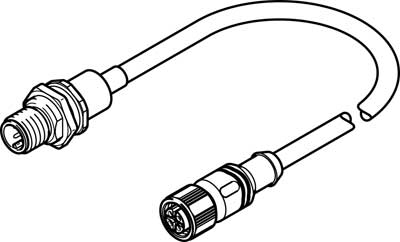

NEBM-M12G4-RS-2.23-N-M12G4H Câble moteur

NEBM-M12G4-RS-2.23-N-M12G4H Câble moteur FESTO 571900

Voir les documents Voir les détails techniques

Références

Web : A700-D084420

Fabricant : 571900

Documents

Description

Câble moteur NEBM-M12G4-RS-2.23-N-M12G4H Câble moteur NEBM-M12G4-RS-2.23-N-M12G4H Connecteur femelle M12 (codage A); Droit; 4 pôles/fils; Câble TPE-U(PUR); Compatibilité avec les robots; 2,23 m; 0,25 mm²; Connecteur mâle M12 (codage A); Droit; 4 pôles/fils; Pour montage sur panneau

Détails techniques

Degré de protection	IP67
Température ambiante (GC)	-25, 80
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	TPE-U(PUR)
Marquage CE (voir la déclaration de conformité)	Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Matériau joints d'étanchéité	NBR
Conforme à la norme	DIN 47100, EN 61984
Plage de tension de service CC (V)	0, 250
Plage de tension de service CA (V)	0, 250
Intensité maximale admissible à 40 °C (A)	4
Degré d'encrassement	3
Raccord électrique 1, connectique	M12x1 codage A selon EN 61076-2-101
Longueur de câble (M)	2.23
Matériau de gaine du câble	TPE-U(PUR)
Diamètre de câble (MM)	5.9
Désignation du câble	sans porte-étiquette
Raccord électrique 1, fonction	Côté appareils de terrain
Raccord électrique 1, conception	ronde
Raccord électrique 1, type de raccord	Connecteur femelle
Raccord électrique 1, départ de câble	droit
Raccord électrique 1, nombre de pôles/fils	4
Raccord électrique 1, pôles/fils connectés	4
Raccord électrique 1, schéma de câblage	995385
Raccord électrique 2, fonction	Côté commande
Raccord électrique 2, type de connexion	Connecteur mâle
Raccord électrique 2, technologie de raccordement	M12x1 codage A selon EN 61076-2-101
Raccord électrique 2, nombre de pôles/fils	4
Raccord électrique 2, pôles/fils connectés	4
Blindage	oui
Caractéristiques des câbles	compatible robots
Rayon de courbure, câblage mobile (MM)	>= 60 mm
Composition du câble	4 x 0,34 mm²
Section nominale du fil (I2)	0,34
Note sur le degré de protection	à l'état monté
Température ambiante en cas de pose mobile du câble (GC)	0, 40
Couleur de gaine de câble	Noir
Matériau de gaine isolante	TPE-E
Raccord électrique 2, conception	Ronde
Raccord électrique 2, départ de câble	Droite
Raccord électrique 2, schéma de câblage	995386
Raccord électrique 1, type de fixation	Verrouillage à vis, surplat 14
Raccord électrique 2, type de fixation	Verrouillage à vis hexagonale, surplat 18
Type de produit	Câble moteur
Série	NEBM

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
